COMO INSTALAR FOTOCÉLULAS.








Como instalar fotocelula.


Las fotocélulas son utilizadas principalmente como dispositivo de seguridad en puertas de garaje sean ellas de corredera, batiente, abatibles, basculantes o seccionadas.
El dispositivo es utilizado  cuando la puerta esté ejecutando el movimiento de cierre, vuelva a abrir cuando alguien  pase por el infrarrojo de las fotocélulas o  también si   hay algún  obstáculo  por el medio.


En primero lugar para instalar  las fotocélulas correctamente es:

La colocación.

1\ La colocación de la fotocelula exterior nunca debe de estar a menos de 6cm de la puerta cuando está cerrada para evitar interferencia con en el infrarrojo.
De este modo evitamos que la puerta al cerrar o abrir corte el circuito y vuelva a abrir.

2\ El alineamiento del infrarrojo de la fotocelula  emisora con la  receprora deben de estar apuntando con  precision entre si.


El segundo paso es la  conexión.

1\ La conexión de las fotocélulas con el cuadro de control es generalmente para principiantes un quiebra cabezas y en realidad es bastante simples basta seguir un  esquema.

2\  Debemos respectar las polaridades de alimentación positivo y negativo.

3\ Para conectar las fotocélulas  como dispositivo de seguridad utilizamos el contacto cerrado y común  que son: COM. y NC

VISUALICE  EL  ESQUEMA  ABAJO COMO EJEMPLO PARA CONECTAR CON LOS MOTORES WHITE























PARA MAS INFORMACIÓN VISITE  Y CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.




GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498

Whatsapp: 651030348


www.automateasy.es




COMO MOTORIZAR PUERTAS BATIENTE DE 2 HOJAS

 PRIMEROS PASOS:

MOTOR REDUCTOR  RAM TOP

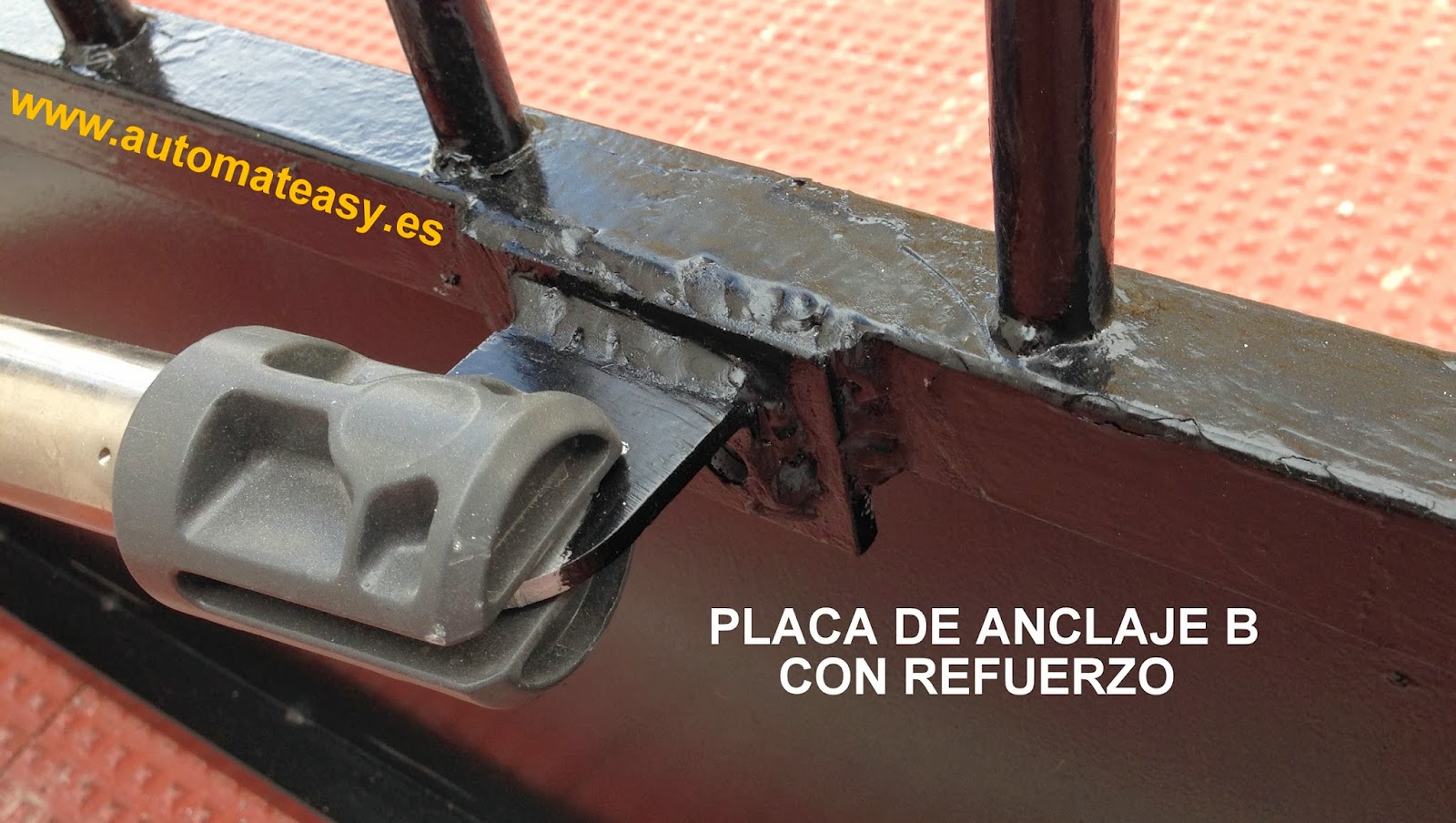

El primero paso es la  colocación de los soportes de los  motores.
Se recomienda que la base de los soportes sean resistentes, pues los motores ejercen mucha fuerza y podría arrancarlos de la pared.




















Los soportes deben de ser colocados respectando las COTAS ¨* Y  / X. ¨*.
Cuando las medidas de  los pilares no corresponden para adaptar los soportes a las COTAS iniciales, habrá que procurar ser lo mas aproximado.
Tan poco hay que ser purista en relación a la aplicación de las COTAS ¨* Y  / X. ¨*.  Unos centímetros mas o menos no tiene mucha influencia.




La COTA a respectar es la ¨* Z *¨. Que es del vástago.
En el vástago hay que tener atención de reservar al menos de 1,5 a 2cm. tanto en cierre como en apertura. Para proteger la parte interna mecánica del motor.
Así  la puerta abre y cierra sin que el motor ejerza presión  sobre el final del vástago y la hoja pueda cerrar completamente.

La distancia ¨*Z*¨ está en el esquema con las medidas máximas de apertura del vástago.

Una vez instalados los motores el próximo paso es la conexión.

Primero debemos saber cuales son las fases de apertura y cierre de cada motor.
El motor tiene 4 cables.

El de conexion Tierra AMARILLO y VERDE
Las 2 fases que son el MARRON o NEGRO
El común que puede ser de color  GRIS o AZUL

  PARA SABER CUALES SON LAS FASES  QUE CORRESPONDEN  A LA APERTURA Y CIERRE.

Procedemos del siguiente modo:
Conectamos el condensador a las fases marrón y negro.
Sin el condensador el motor no arranca.

Observe las siguientes imágenes:


Conecte en una regleta de bornes de conexión
Los 2 hilos del condensador a las fases
del motor.



Después alimente a 230V conectando un alargador al común y a una de las fases.
Por ejemplo el NEGRO con el AZUL.
El motor debe de estar a medio recorrido.
Se accionará el motor y sabrá que fase corresponde al cierre o apertura.

Así podremos saber con mas facilidad cual de las fases corresponde a la apertura o cierre.

ANTES DE CONECTARLOS A LA CENTRAL.

Evitando perdidas de tiempo que pueden ser bastante desagradables.










PARA MAS INFORMACIÓN VISITE  Y CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.





GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498

Whatsapp: 651030348


www.automateasy.es












MOTOR DE PUERTA DE GARAJE BRONZ

MOTOR BRONZ PARA PUERTA SECCIONAL Y BASCULANTE






Este modelo se ha convertido en uno de los  mas vendidos y apreciados del mercado.
Por su manejo de programación y facilidad a la hora de instalarlo.


La durabilidad y resistencia incuestionable, hace del BRONZ  un motor para uso intensivo. Testado en comunidades con mas 100 usuarios.

Fue concebido y desarrollado por profesionales con años experiencia en motorización y fabricación de puertas seccionadas y basculantes.
  El BRONZ es una evolución de un  modelo anterior que revolucionó el concepto de instalación y programación.
Después de 2 años de investigación y desarrollo nace el BRONZ en el año de 2010, y poco a poco se fue convirtiendo en lo que se puede llamar un verdadero mito, en cuanto a eficiencia, durabilidad, ausencia de averías y deterioro, por la simple razón de ser un motor diseñado para uso intensivo.






El modelo BRONZ está disponible en 3 modelos distintos

BRONZ 60 CF Para puertas de  60Kg.
BRONZ 100 CF Para puertas de 100Kg.
BRONZ 120 CF Para puertas de 120Kg.



Están disponibles con los raíles de aluminio o acero galvanizado con cadena o correa.


El modelo BRONZ tiene siete programas:

P1- Progamación de recorrido.
P2- Programación de fuerza y sencibilidad.
P3- Función de activación de fotocélulas.
P4- Programación de tiempo del cierre automáticode 10 a 90seg.
P5- Activación cierre automático, inhibidor de mandos en apertura.
P6- Programación de luz aviso mantenimiento.
P7- Para programar mandos sin acceder menú de programación.


PARA MAS INFORMACIÓN VISITE  O CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.







CONTACTO:
GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498


www.automateasy.es



TECLADO INALAMBICO RSP-01A

  TECLADO INALAMBRÍCO KP-1N



El teclado inalámbrico  KP-1N  es un mando de  2 canales.
Que funciona mediante la  introducción en el teclado de una secuencia pre-programada hasta 8 dígitos.

La señal  emitida es frecuencia 433,92Mhz  ROLLING CODE de seguridad, asegurada por el hecho de no permitir cualquier tipo de duplicación o copia.

El código o clave emisora es siempre la misma aunque se cambie después de introducir la combinación  numérica pretendida.

Para mejor se entender doy un pequeño ejemplo: el  teléfono móvil que tiene siempre el mismo número  pero podemos cambiar el PIN.

Podemos  crear una combinación numérica de 2 a 8 dígitos.

En la configuración de fabrica el teclado está pre programado con la siguiente secuencia.
CANAL 1 --  Pulse  2 veces tecla 1 y de seguida la tecla
CANAL 2 --  Pulse  2 veces tecla 2 y de seguida la tecla

Para cambiar las combinaciones de teclado

Canal 1-
Cambiar la combinación de teclas asociadas al Canal 1
1. Presione y mantenga presionada la tecla “0”, presionando de seguido la tecla
2. Suelte la tecla “0”
3. Marque el código asociado al canal 1 ( dígitos 1 y 1 configuración de fabrica) y presione
4. Marque la nueva combinación de teclas hasta 8 dígitos presionando de seguido la tecla
5. Marque nuevamente la nueva combinación, presionando de seguida la tecla

Canal 2-
Cambiar la combinación de teclas asociadas al Canal 2
1. Presione y mantenga presionada la tecla “0”, presionando de seguido la tecla
2. Suelte la tecla “0”
3. Marque el código asociado al canal 1 ( dígitos 2 y 2 configuración de fabrica) y presione
4. Marque la nueva combinación de teclas hasta 8 dígitos presionando de seguido la tecla
5. Marque nuevamente la nueva combinación, presionando de seguida la tecla

NOTA 1: si ambas combinaciones fuesen idénticas después de haber insertado las
combinaciones en el teclado, podrá presionar cualquiera tecla o

NOTA 2: si hubiera alterado la combinación de teclas sin haber insertado ninguna
combinación el sistema de seguridad será desactivado, bastando presionar las teclas o
para emitir impulsos de los canales 1 o 2, respectivamente.

Reset para configuraciones de fábrica
Para hacer el reset a la unidad, abra el teclado y presione el botón metálico que se encuentra en el interior de la caja durante 5 segundos.


El enlace estimado de señal es de 200m en espacios abiertos y de 35m en el interior,
habiendo obstáculos.

Es estimado que la batería  tenga 2 años de duración, con una utilización media de 10 emisiones diarias.



PARA MAS INFORMACIÓN VISITE  Y CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.


GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498

Whatsapp: 651392498



www.automateasy.es








Puerta de cristal automática para comercios.

Puerta automática de cristal INTENS50-2



Una puerta bastante practica y cómoda.

Es bastante útil para el ahorro energético.


Ademas de facilitar el paso de los usuarios.



kIT INTENS50-2

Segura, silenciosa de uso intensivo.
Con dispositivos de seguridad compuesto por  radares de infrarojos  fotocelulas.
Paro suave y anti aplastamiento.





Hoy un comercio que quiera estar en primera linea es indispensable que tenga un acceso fácil y cómodo para sus clientes.

Existen varios factores para que se instale un puerta automática.
Uno de ellos es el factor de ahorro energético de los climatizadores o calefacción.

Las fruterías son un bueno ejemplo cuando hay que mantener una  temperatura constante para mejor conservar los alimentos.

Otro tal vez mas menospreciado es la higiene como por ejemplo en días de viento que con la puerta abierta entra la tan indeseada  polvareda.


PARA MAS INFORMACIÓN VISITE  O CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.


GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498


www.automateasy.es












DOMÓTICA LA GRAN DESCONOCIDA.












La Domótica es la  grande desconocida por ser durante muchos años casi inaccesible.
Los costos eran bastante elevados por la simple razón  de la tecnología no estar lo suficientemente desarrollada.
Les  enseño una que revoluciona todo el mercado por la simples razón lde ser  inalámbrica y evitar gastos de instalación con pasar el cableado.
Ademas de permitir también la conexión por contacto abierto o cerrado.

Dentro de pocos años será tan común como la radio, televisión, Internet, teléfonos u otros dispositivos que usamos diariamente.
La Domótica será parte integral de cualquier habitación, oficina, comercio, industria o otras aplicaciones.


Daremos algunos ejemplos breves de las aplicaciones más frecuentes que nos ofrece la DOMÓTICA.
Debido a la multiplicidad aplicaciones que disponen las centrales de control varias marcas, nos centraremos en la:
que tiene un ventaja adicional de ser inalámbrica


                                   EASY DOMUS



EASY DOMUS permite interactuar  de forma simples e intuitiva con los dispositivos instalados en su casa, oficina, comercio, vía Internet desde cualquier parte del mundo, no importa dónde se encuentre.
Podemos acceder por control remoto via internet  desde un SMARTFONE, TABLET, ORDENADORES DE MESA O PORTÁTILES.

BREVES EJEMPLOS:

1\ Acceder en directo a cámaras de vigilancia para control de seguridad.
2\ Controlar alumbrados tanto interiores como exteriores.
3\ Controlar climatizadores o calefacción.
4\ Aperturas y cierre de puertas, persianas, toldos u otros equipos.
5\  Se puede utilizar  por INTERNET como por INTRANET.
6\ Compatible con toda la electronica de AUTOMATEASY.
7\ Radio frecuencia 433,92Mhz.


Dejaremos para otras publicaciones debido a la multiplicidad aplicaciones que podemos disponer y las funciones extra tanto como todo el proceso de instalación.

PARA MAS INFORMACIÓN VISITE  O CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.


GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498


www.automateasy.es























QUE HACER EN CASO DE PERDIDA DE UN MANDO.





Automat Easy


EN CASO DE PERDIDA O ROBO DEL MANDO.




CENTRAL L5  433.92Mhz.


No hace falta hacer un RESET pulsando la tecla simultáneamente  la SEL y SET.
Al pulsar la tecla SEL y SET continuamente durante 5seg. las centrales entran en modo de programación de fabrica.


Las centrales abajo designadas están habilitadas para que se borre la memoria de los mandos sin que se tenga que borrar toda la programación y configuración previamente programado.




L1 2102 LRS 433.92Mhz.
L1 2186 LRS 433.92Mhz.
L2 2150 LRS 433.92Mhz.
A- L50 433.92Mhz.
L5 433.92Mhz.


CENTRAL L2  LRS 433,92Mhz
¿COMO SE HACE?

Posicionamos con la tecla SEL sobre el:
 LED CODE o el LED CODE PED.
El LED empezará a parpadear luego pulsamos la tecla SET.
El  LED CODE o el LED CODE PED. se apaga, lo que significa que la memoria estará limpia, sin ninguno mando programado.

Para volver a programar los mandos posicione con la tecla SEL sobre el LED CODE o CODE PED.
En este momento el LED parpadea, pulsamos el botón del mando que queremos programar el LED se quedará encendido.
Lo que significa que el mando estará programado.
Repita la operación para programar los demás mandos.


PARA MAS INFORMACIÓN VISITE  O CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.

CONTACTO:

POLÍGONO INDUSTRIAL LA ROSA



C\ comercio 3
CP: 18330 CHAUCHINA.
GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498


www.automateasy.es



















TODOS MENÚS DE PROGRAMACIÓN CENTRAL L1 DE MOTORES DE PUERTA CORREDERA.

CENTRAL DE MOTORES DE PUERTA CORREDERA



LA CENTRAL L1 LOGRA DE 3 MENÚS



Tenemos  los siguientes menús:









MENÚ PRINCIPAL.

1CODE------- Para programar los mandos, pulse una vez la tecla SEL y de seguida el botón del mando 1 vez,  que pretendemos memorizar.

2* CODE PED---- Es para programar el botón del mando correspondiente a  la      apertura peatonal. Con el botón del mando programado apenas abre parcialmente la  puerta. , cerca de 1,5m.
NOTA: no se debe de programar el mismo botón del mando en  CODE  y CODE PED. a la vez.

3* INB. CMD. AP.-- Con esta función activada los mandos apenas abren la puerta y  se cerrará sola si está activado el T.PAUSA. Tiempo de pausa o espera.

4* LAMP \ CORT. .-- Selección intermitente o luz automática)
La central dispone de una salida 230Vac 500 W para la
conexión de un intermitente o de una luz automática.

5* T. MOT.---Para programar el tiempo de motorización de la puerta y el paro suave o disminución de velocidad tanto en cierre como apertura.

6* T.PAUSA---Programación de tiempo de cierre automático, sin necesidad de accionar el mando para cerrar,
(Programación del tiempo de cierre aut. máx. 4 min.)








MENÚ SECUNDARIO 1


MENÚ SECUNDARIO 1.
La central es suministrada por el fabricante con la posibilidad de seleccionar solamente las funciones del menú principal.

Si desea puede habilitar las funciones del menú secundario 1.


A) CODE

( Programación del Radiomando a distancia ) :

La central permite la programación del código de transmisión

sin intervenir directamente sobre el botón SEL de la central

sino realizando la operación a distancia.


B) CODE PED. Para habilitar el funcionamiento automático.
(Funcionamiento Paso – Paso a Automático):
La central es entregada por el fabricante con el modo de
funcionamiento Automático inhabilitado.

C) INB. CMD. AP ( Mantenimiento Presión Motores Hidráulicos ) :
La central es suministrada por el fabricante con la función de
mantenimiento de la presión en motores hidráulicos des habilitada.

D) LAMP/CORT  ( Freno Electrónico ) :
La central es suministrada por el fabricante con la función de

freno electrónico des habilitada.




MENÚ SECUNDARIO 2


A) CODE (Selección Tiempo Inversión 1 seg. / 0,5 seg.):
La central es suministrada por el fabricante con un tiempo de
inversión del movimiento de rotación del motor equivalente a
aproximadamente 1 segundo.

B) CODE PED. (Soft Start): (Arranque suave):
La central es entregada por el fabricante con el modo de
Funcionamiento arranque suave inhabilitado.

C) INB. CMD. AP (Funcionamiento Hombre Presente en Cierre):
La central es suministrada por el fabricante con la función
Funcionamiento hombre presente en cierre inhabilitada.

D) LAMP/CORT (Selección Input PUL = PUL / D.S.) ) :
La central está dotada de fábrica con la definición del input
PUL = PUL, es decir para la conexión normal del pulsador de
Mando normalmente abierto (NA). Si se desea configurar el
Input PUL = D.S., es decir con el modo de funcionamiento
para la conexión de un Dispositivo de Seguridad (NC), en
cuyo caso la intervención durante la abertura provoque una
breve inversión del sentido de marcha.
NA\ Circuito abierto.
NC\ Circuito cerrado



RESET :
Cuando sea oportuno restablecer la configuración de fábrica
de la central, pulse los botones SEL y SET simultáneamente,
en ese momento se producirá el encendido simultáneo de
todos los led ROJOS  señalizan simultáneamente de inmediato
y después se apagarán todos.


DIAGNÓSTICO :
Prueba entrada de mandos:
Cada vez que se produce una entrada de mando de baja
tensión, la central dispone de un LED de señalación para
poder controlar rápidamente el estado.
Lógica de funcionamiento : LED encendido entrada cerrada,

LED apagado entrada abierta.



PARA MAS INFORMACIÓN VISITE  Y CONSULTE CON LOS TÉCNICOS DE  AUTOMATEASY.





GRANADA \ ESPAÑA.
FAX: 958519204
MOBIL: 651392498


www.automateasy.es
