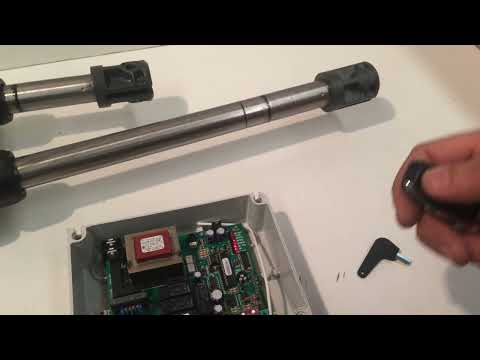

Central L2
Antes de conectar las FOTOCÉLULAS. debe de ajustar toda la configuración y parámetros del tiempo recorrido de cada puerta y la fuerza en el potenciometro VR1.
ESQUEMA DE CONEXIÓN DE LA CENTRAL L2.
Tecla SEL para seleccionar.
Tecla SET para confirmar.
1\ Antes de iniciar la programación, retire la alimentación a la central L2 LRS y vuelva a alimentar la central, después verifique si los motores al iniciar el accionamiento de las puertas están en sentido de apertura.
Para que el dispositivo de seguridad las FOTOCÉLULAS haga la función pretendida.
Que es cuando algo o alguien pase por el infrarrojo de la célula la puerta no cierre y vuelva al sentido de apertura automáticamente.
2\ La programación del recorrido es efectuada Individualmente para cada hoja. en T.MOT. ( Tiempo de motorización)
Se puede programar el recorrido con la tecla SEL - T. MOT y SET para confirmar, o también seleccionando con la tecla SEL - T. MOT. y con el BOTÓN DEL MANDO ya programo iniciar la programación del recorrido.
3\ Primero deberá abrir la puerta correspondiente a la cerradura eléctrica. Cuando la puerta se encuentre a 30cm. del final de la apertura accione el paro suave, una vez que la 1º hoja ya se encuentre completamente abierta espere 2 seg. y accione la segunda hoja, la hoja abrirá y a 30 cm del final de la apertura volvemos a accionar el paro suave espere 2 seg.
Ahora empieza la programación de cierre.
la Hoja 2 inicia el movimiento de cierre a 30 cm volvemos a accionar el paro suave espere 2 seg..
Accione la hoja 1 a 30 cm del final del recorrido volvemos a accionar el paro suave espere 2 seg..
4\ FINAL DE LA PROGRAMACIÓN certifique que terminó la programación cuando el LED - T.MOT deje de parpadear.
Con la tecla SET o el BOTÓN del MANDO con que se efectuó
la programación.
IMPORTANTE Retire la alimentación durante 5 o 10 seg. para reiniciar.
5\ T.RIT. ANTE.----Esta función sirve para que las hojas no abran o cierren al mismo tiempo.
Esta función va a retardar el tiempo de la primera hoja con la segunda.
Se puede seleccionar el tiempo necesario para que las puertas cuando cierren no choquen una con la otra.
Puede seleccionar el tiempo necesario 8, 10 o mismo 15 Seg.
Lo importante será cuando la segunda hoja empiece el movimiento de cierre la primera arranque algunos segundos después.
Puede seleccionar el tiempo necesario 8, 10 o mismo 15 Seg.
Lo importante será cuando la segunda hoja empiece el movimiento de cierre la primera arranque algunos segundos después.
6\ Ajuste la fuerza de presión de los motores en el potenciómetro electrónico VR1 justo lo necesario.
Un bueno ajuste de fuerza es esencial tanto para la seguridad como funcionalidad y durabilidad del mecanismo.
PARA MAS INFORMACIÓN VISITE Y CONSULTE CON LOS TÉCNICOS DE AUTOMATEASY.
GRANADA \ ESPAÑA.
FAX: 958519204
