Como instalar un motor en una puerta de corredera

Conceptos básicos de instalación.

 automateasy

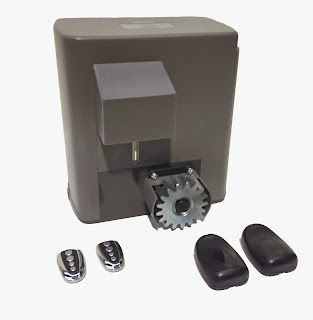

                              KIT SCOR 800Kg. + 4m. CR4

Para instalar un motor de puerta corredera debe en primero lugar seguir los siguientes pasos.

1\ Anclar el motor en el lado para que abre la puerta en nivel  en linea y paralelo con la puerta.
Teniendo en atención la distancia entre la puerta y el piñón del motor, para que la cremallera cubra lo mas posible el piñón del motor.
                                          CR7-2
2\  Una vez que el motor ya se encuentre bien sujetado y posicionada procedemos al siguiente PASO la aplicación de la cremallera.
Dejar  un milímetro de holgura entre el diente del piñón y  el de  la cremallera es un de los secretos de una buena instalación.
Si ajustamos demasiado la cremallera con el piñón del motor, seguramente se dará el caso de el portón recaiga sobre el rodamiento interno del motor que soporta el piñón.
Y el peso de la puerta sobre el piñón del motor puede causar daños a corto o medio plazo.
Proceda en primero lugar a desbloquear el motor (en el desbloqueo manual ) y empiece por un de los laterales de la puerta a colocar la cremallera.
Tenga en atención que al juntar las barras de la cremallera es importante verificar si existe la misma distancia
entre los dientes  de las cremalleras para evitar resaltos en el piñón del motor.





3\ El siguiente paso es la programación del recorrido y posicionamiento de los topes en los finales de carrera.
Algunos  motores son de final de carrera mecánico otros por ENCODER.
De una u otra forma el ajuste consiste en el mismo proceso de dejar entre 5 a 8mm. de holgura en el final del recorrido  tanto en apertura como en cierre.
Para evitar que la puerta se quede agarrotada.





4\ El paso siguiente es las programaciones, una de las mas importantes es el ajuste de  fuerza.
Todos los motores de puerta corredera  tienen Potenciometros en la placa electrónica para regular la fuerza o sensibilidad.
Ajuste la fuerza juste lo necesario, para evitar aplastamientos.
Otra de las programaciones importantes es el tiempo de recorrido tanto en cierre como apertura sobre todo en los motores de final de carrera mecánico.
Casi todos los motores de corredera son equipados con electrónica con disminución de velocidad o paro suave tanto en cierre como apertura.
El paro suave sirve para evitar portazos y es también considerado un dispositivo de seguridad.


Visite la entrada sobre la electrónica de controlo mas utilizada para motores de puerta corredera, pinche aquí:  L1 2102




5\  Aplicación e Instalación de sistemas de seguridad.



Los dispositivos de seguridad son siempre  lo ultimo en instalar.

Los dispositivos mas conocidos son las Fotocelulas.
Para conectar las fotocelulas  debe de verificar que cuando reiniciamos desconectando la alimentación  de la central del  motor,  el motor debe  hacer en el primero movimiento APERTURA de la puerta.
La conexión de las fotocelulas es bastante sencillo.
En primero lugar las polaridades el positivo + y – negativo una vez que son alimentadas casi todas a 12V, o 24V.
Los otros 2 contactos so NC y COMUN. que conectan en la central electronica DS y COMÚN U GND.
